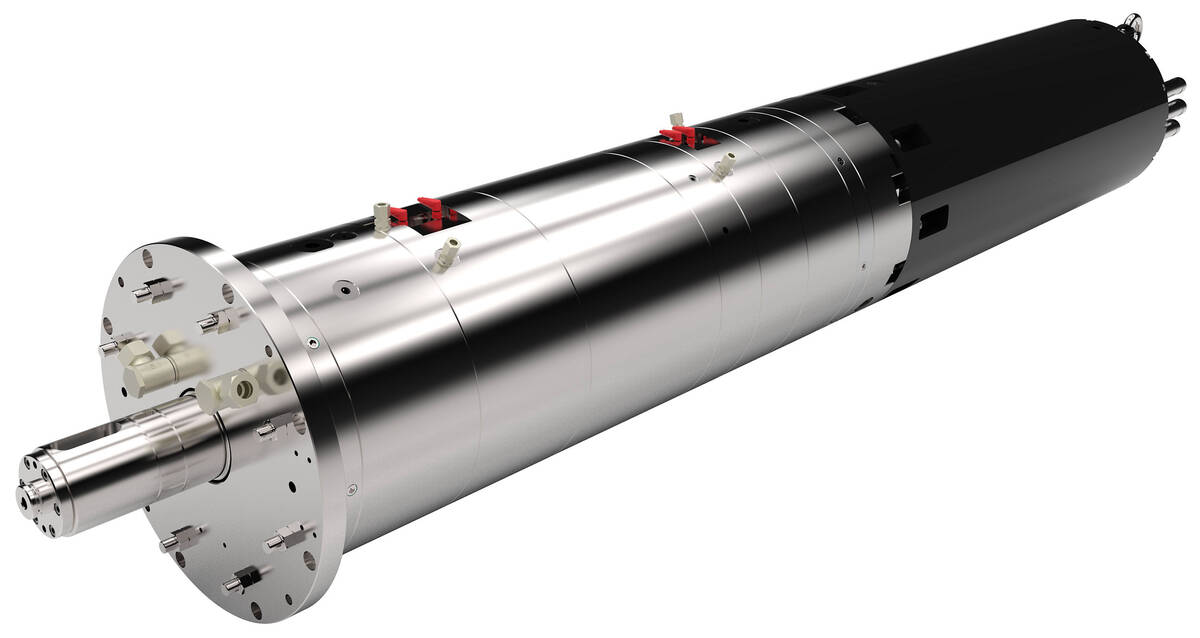

Denox® Motor-Getriebe-Einheit

Denox^® HS
Leistung 60 -140 kW
Nenndrehmoment 5.500 -16.000 Nm

Die als Hauptspindelantriebe bereits in vielen Werkzeugmaschinen zum Einsatz kommende Nidec DESCH Motor-Getriebe Baureihe Denox^® erhält eine neue modulare Erweiterung. Um dem Wunsch nach optimaler Verfügbarkeit bei gleichzeitig maximaler Flexibilität gerecht zu werden, sind zwei neue Ausführungslinien Nidec DESCH Denox^® BASE-Line und Nidec DESCH Denox^® FLEX-Line entwickelt worden.

Die neue Nidec DESCH Denox^® BASE-Line steht für eine standardisierte Motor-Getriebe-Einheit in vorkonfigurierter Ausführung, die sich besonders durch ihre hohe Verfügbarkeit bei gleichzeitigem Serienpreis-Niveau auszeichnet und dabei selbstverständlich weiterhin das hohe DESCH Qualitäts-Versprechen sicherstellt.

Allgemein
• Bevorratete Komponenten
• Eingerichtet für vertikale und horizontale Einbaulage
• Festgelegte Einbaumaße (D)
• Kühlschmiermittelrohr integriert
• Medienzuführung über Motor – B –Seite (z.B. Schmier- und Drucköl)

Motor
• Festgelegte Motorvarianten
• Definierter Aufnahmeflansch und Zentrierungen

Planetengetriebe
• Wellendurchmesserbereich festgelegt
• Definierter Abtriebsflansch mit wählbaren Innenzentrierungen
• Übersetzung i = 1/5
• Integrierte Temperatursensorik und Schaltstellungsabfrage

Die Nidec DESCH Denox® FLEX-Line repräsentiert den ganzheitlichen und seit jeher bei Nidec DESCH gelebten Customized-Gedanken. Besonders als kundenspezifische Inline-Antriebslösung für den direkten RAM-Einbau, bietet die Nidec DESCH Denox® FLEX-Line Baureihe viele technische Optionen zur Auswahl, sowie eine hohe Flexibilität bei konstruktiven Sonderwünschen.

Allgemein
• Individuell konfigurierbar
• Spezifische Anpassung auf Einbausituation
• Medienzuführung variabel (axial und/oder radial)

Motor
• Motordesign und Ausführung auf Anfrage
Optionale Features:
• Integriertes Werkzeuglösesystem
• Drehdurchführung

Planetengetriebe
• Unterschiedliche Flanschausführungen realisierbar
• Variable Gestaltung der Getriebe-Abtriebswelle
• Gehäuse veränderbar (z.B. Fußausführung)
• Andere Übersetzungen auf Anfrage

Optionale Features:
• Temperatur- und Vibrationssensorik
• Drehmomentmesssystem DESCHtorque
• Gehäusemantelkühlung des Getriebes
